L-mic ventillyssnare och markmikrofon
HWM L-mic ventillyssnare – Akustisk läcksökning med precision och enkelhet
HWM L-mic är ett professionellt verktyg för akustisk läcksökning i vattenledningar. Enheten kombinerar funktionerna hos en markmikrofon och en lyttestav i ett kompakt och robust system. Den används främst av kommuner, vattenbolag och tekniker inom VA-branschen för att snabbt lokalisera och bekräfta läckage på rörledningar, ventiler och kopplingar.
Konstruktion och funktion
L-mic är konstruerad för att vara enkel, hållbar och lätt att använda i fält. Den består av en handhållen kontrollenhet som kopplas till en mycket känslig piezoelektrisk mikrofon. Mikrofonen kan monteras på en tripod-fot för marklyssning eller på sondstavar när man vill lyssna direkt mot rör och komponenter under markytan. På så sätt kan samma utrustning användas både på ytan och i djupare lägen, vilket gör systemet mycket mångsidigt.
Enheten har en tydlig avtryckarknapp som aktiverar lyssningen, samt ett vred för att justera ljudstyrka och känslighet. En LED-indikator visar driftläge och batteristatus – grön för normal drift och röd för låg batterinivå. Ljudet överförs till operatören via medföljande hörlurar med hög ljudisolering, vilket gör att även svaga ljud från läckor kan uppfattas trots störningar i omgivningen.
Hela systemet är byggt för att tåla daglig användning i fält. Elektroniken är monterad i ett slagtåligt hölje, och konstruktionen är stänkskyddad enligt IP65-standard. Det betyder att den klarar regn och fukt, men inte bör utsättas för att sänkas ner i vatten.
Offertförfrågan
- Video
- Egenskaper
- Bilder
FÖRDELAR
- Lätt handhållen enhet för långsiktig användarvänlighet
- Utmärkt akustisk prestanda
- Enkel användning med ”trigger”
- Mångsidig – konfigurationer för markmikrofon och ventillyssnare
- Kontaktdon enligt militär specifikation
- Uppladdningsbart batteripaket med lång drifttid mellan laddningarna
Är du i behov av en ren markmikrofon rekommenderar vi DXMIC
Teknik och specifikationer
-
Sensortyp: Piezoelektrisk mikrofon med hög känslighet
-
Kabellängd: cirka 0,75 m lågbruskabel
-
Anslutningar: 4-poliga robusta kontakter för mikrofon, hörlurar och laddning
-
Strömförsörjning: Uppladdningsbart batteri, laddas med AC-adapter (110–240 V AC till 12 V DC)
-
Laddtid: En full laddning tar normalt en natt
-
Drifttid: Flera timmars kontinuerlig användning beroende på ljudnivå och inställningar
-
Vikt: Mikrofon cirka 400 g, sondtillbehör cirka 150 g
-
Tillbehör: Markmikrofonfot, två aluminiumsonder (vardera 400 mm), hörlurar, laddare och bärväska
-
Skyddsklass: IP65, stänkskyddad och tålig för fältarbete
-
Certifieringar: Uppfyller europeiska standarder för elsäkerhet, elektromagnetisk kompatibilitet och miljökrav (LVD, EMC, RoHS)
Arbetsprincip och användning
HWM L-mic bygger på principen att ett vattenläckage i ett rör skapar vibrationer och ljud som sprids genom röret och marken. Genom att lyssna med mikrofonen kan man avgöra var ljudet är som starkast och därmed lokalisera läckans ungefärliga position.

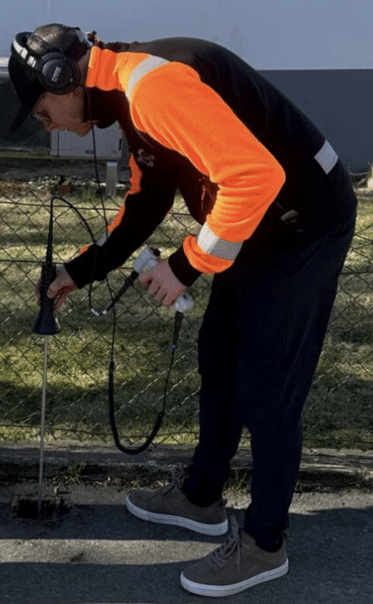

Vid marklyssning används tripod-foten som placeras direkt på markytan ovanför rörledningen. På hårda ytor, som asfalt eller betong, leds ljudet tydligt upp till sensorn. På mjukare mark eller gräs används istället sondstavarna, som sticks ner i jorden för att komma närmare röret och därmed minska ljuddämpningen.
Teknikern lyssnar vid flera punkter längs röret och jämför ljudnivån. När ljudet blir tydligt starkare vet man att man närmar sig läckaget. Om ljudet avtar igen har man passerat läckans läge. Det krävs viss erfarenhet för att tolka ljuden rätt, eftersom olika rörmaterial och omgivningar påverkar hur ljudet fortplantas.
För bästa resultat rekommenderas mätningar under lugna förhållanden, exempelvis nattetid när störljud från trafik och maskiner är minimala.
Fördelar
-
Kombinerad funktion: En enhet klarar både marklyssning och direkt rörlyssning.
-
Bärbarhet: Låg vikt och ergonomisk design gör den lätt att bära och använda.
-
Hög känslighet: Den piezoelektriska mikrofonen fångar även mycket svaga läckljud.
-
Tålighet: Robust konstruktion och stänkskydd gör den lämplig för fältarbete året runt.
-
Kostnadseffektivitet: Ett prisvärt alternativ till mer avancerade, digitala system.
Begränsningar
Trots sin effektivitet påverkas resultatet av omgivande ljud och markförhållanden. På djupa rör eller i mycket mjuk jord kan ljudet dämpas, vilket gör det svårare att lokalisera läckor. Operatören behöver därför erfarenhet för att kunna skilja mellan äkta läckljud och andra störkällor.
Sammanfattning
HWM L-mic är ett pålitligt och mångsidigt hjälpmedel för akustisk läcksökning. Den förenar enkel hantering med professionell noggrannhet och erbjuder en praktisk lösning för både rutinmässiga kontroller och akuta felsökningar i vattenledningsnät. Tack vare sin robusta konstruktion, låga vikt och kombinerade funktioner är L-mic ett uppskattat verktyg bland tekniker som behöver ett effektivt och bärbart system för att snabbt och säkert identifiera läckor.
